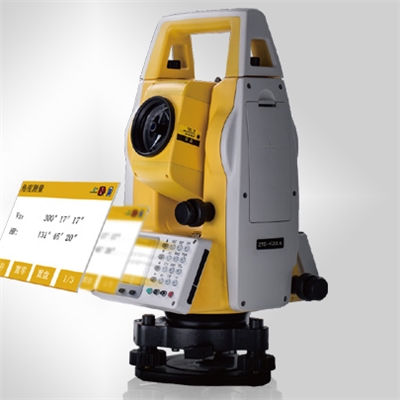

中海达彩屏系列全站仪

ZTS-420系列全站仪为中海达公司旗下中海达品牌的彩屏全站仪产品。 此款产品采用绝对编码测角技术、光电一体式双轴补偿系统，利用STM32架构设计的强大兼容性和处理能力特点，使用2.8寸高亮彩色显示屏，对电路部分进行高集成设计，配合海星达品牌独特的结构设计和全面提升的免棱镜测距技术，并且继承了品牌坚持的智能理念，为智能型全站仪添上色彩。

性能优势：

2.8寸高亮彩色显示屏

光电一体式双轴补偿

600米免棱镜距离测量，精测0.8秒，跟踪0.4秒

标配RS232C/OTG U盘/SD卡/MicroUSB接口

智能联机检校软件

技术参数：

型号 ZTS-420R ZTS-420L6 ZTS-420L8 ZTS-420L10

角度测量（HZ、V）

测角原理 绝对编码

最小读数 1″

测角精度 2″

望远镜

放大倍数 30X

视场角 1°30′

最短视距 1.5m

十字丝 照明

补偿器

系统 光电一体式双轴补偿器

补偿范围 ±3′

设置精度 1″

距离测量（IR）

测程 单棱镜  大气一般/好 2500m/3000m 4000m/5000m

使用反射片 800m 1000m

测距精度（精测/粗测/跟踪） 2mm+2ppm

测量时间（重复/跟踪） 1秒/0.5秒 0.8秒/0.4秒 0.8秒

/0.3秒

无棱镜测距（RL）

测程（使用反射率为90%的柯达白卡） 350m 600m 800m 1000m

测距精度 3mm+2ppm

测量时间 约1.5秒

通讯

内存数据容量 20000数据点/SD卡（标配8G OTG U盘）

接口 标准RS232串口/MicroUSB/U盘

无线通讯 蓝牙

数据格式 ASCII

操作

操作系统 中文实时操作系统

显示屏 2.8寸240*320像素高亮彩色显示屏

键盘 双面数字蓝色背光硅胶按键

激光对点器

类型 激光对点，4级亮度调节（光学对点器可配）

精度 1mm（仪器高1.5米）

环境条件

工作温度范围 -20℃-50℃

存储温度范围 -40℃-70℃

温度气压输入 自动传感

防水防尘（依据标准：IEC60529） IP55

电源供应

电池类型 高能锂电

电压/容量 7.4V 3000mAh

工作时间 使用ZBA-400 8小时(新电池25℃30秒测量一次) 16小时连续测角模式

测量次数 约12000次
